MP Rotator dizna u radu – višestruki rotirajući mlazovi za precizno navodnjavanje

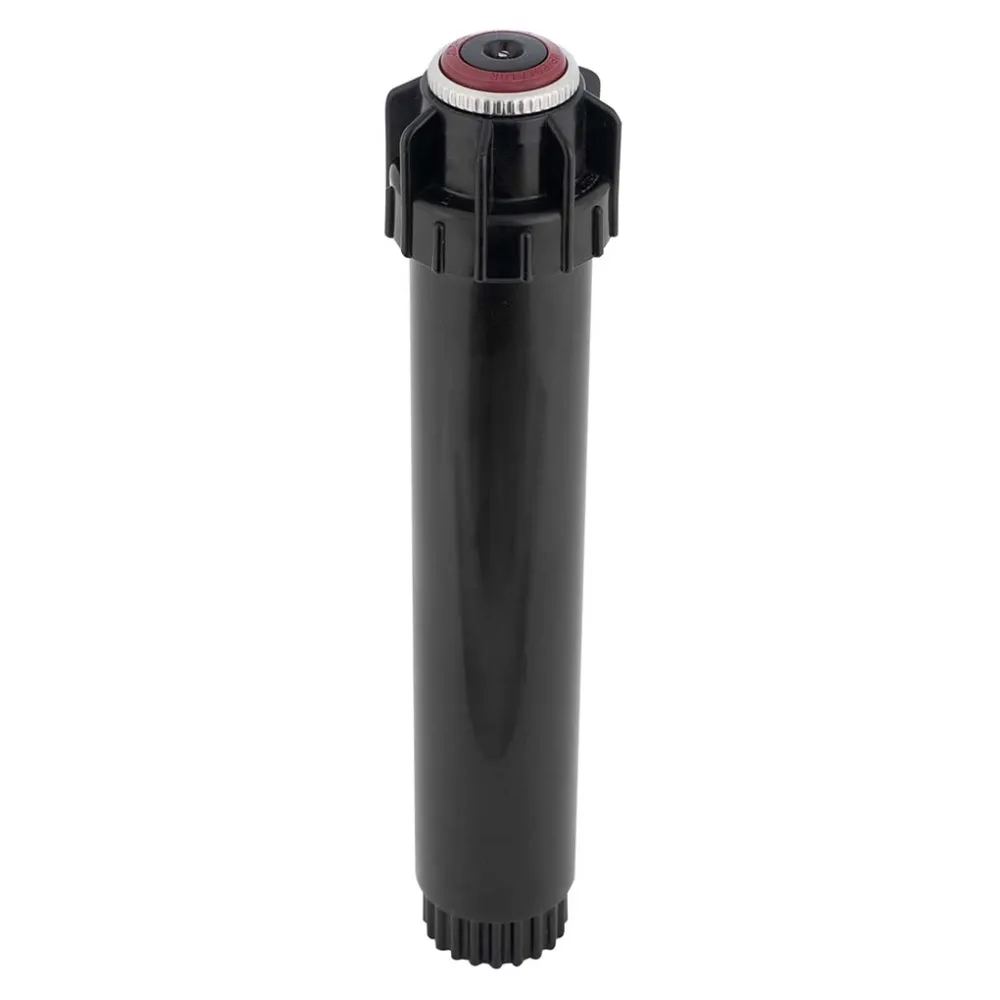

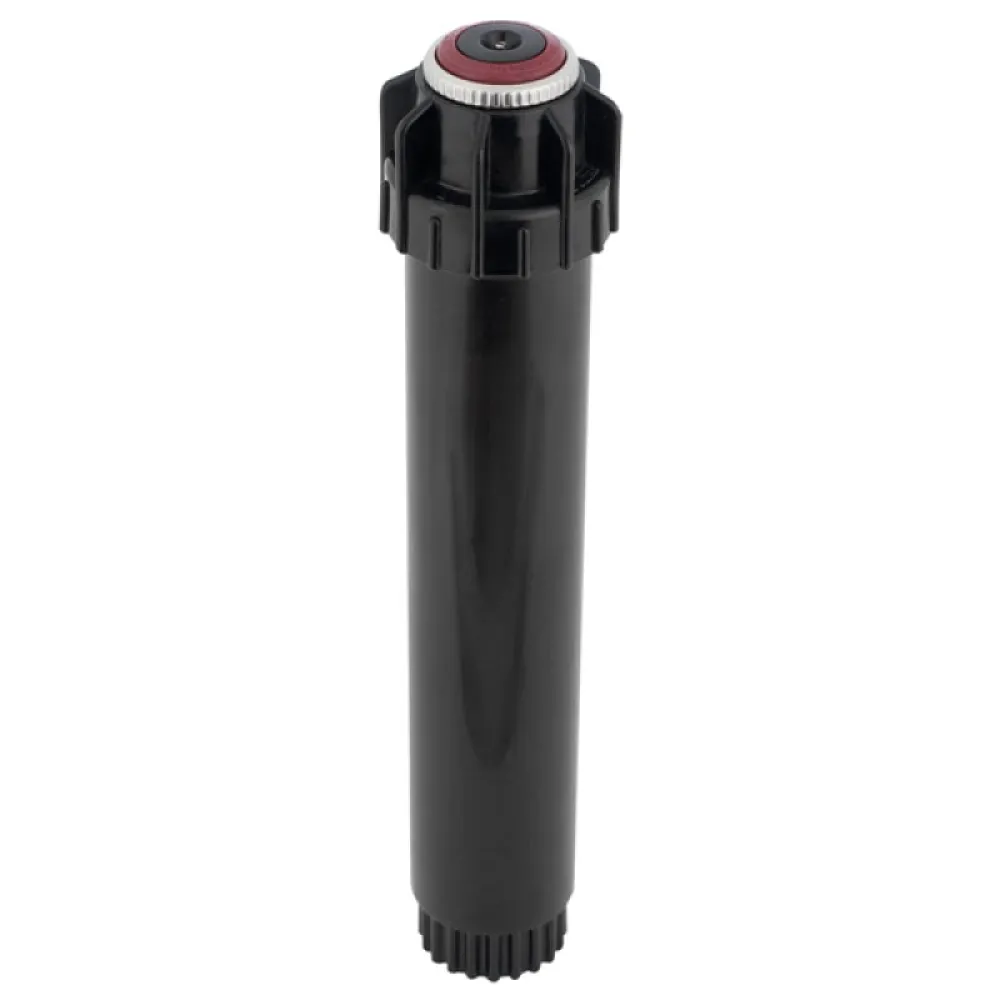

Hunter Eco-Rotator rotacioni rasprskivači – ECO-04-10-90, ECO-04-20-90, ECO-04-30-90

Hunter Eco-Rotator je napredni rotacioni rasprskivač projektovan za maksimalnu efikasnost i fleksibilnost u sistemima navodnjavanja. Svaki model dolazi sa fabrički ugrađenom MP Rotator diznom, koja omogućava precizno podešavanje ugla zalivanja i dometa, čime se postiže izuzetna uniformnost i značajna ušteda vode. Ovi rasprskivači su idealni za travnjake, parkove, sportske terene i javne površine, a zahvaljujući niskoj stopi padavina i otpornosti na vetar, omogućavaju optimalno zalivanje bez stvaranja bara i erozije tla. Na sve Eco-Rotator modele mogu se montirati i ostale MP Rotator dizne, što omogućava dodatnu fleksibilnost u dizajnu i prilagođavanju sistema navodnjavanja potrebama svake zone.

Šta proizvod uključuje

• Telo rotacionog rasprskivača sa podizačem visine 10 cm
• Fabrički ugrađena MP Rotator dizna (MP1000-90, MP2000-90 ili MP3000-90, u zavisnosti od modela)
• Veliki filter sa dvostrukom filtracijom za zaštitu od nečistoća
• Standardni priključak 1/2" unutrašnji navoj

Detalji o diznama i modelima

• ECO-04-10-90 –instalirana dizna MP1000-90:
  • Domet: 2,5–4,5 m
  • Ugao zalivanja: 90°–210°
  • Protok: 0,64–1,02 l/min (u zavisnosti od pritiska i ugla)
  • Namena: Mali travnjaci, cvetne leje, uske zone i precizno zalivanje uglova
• ECO-04-20-90 –instalirana dizna MP2000-90:
  • Domet: 4–6,4 m
  • Ugao zalivanja: 90°–210°
  • Protok: 1,44–3,80 l/min (u zavisnosti od pritiska i ugla)
  • Namena: Srednje površine, stambeni travnjaci, parkovi i javne zone
• ECO-04-30-90 instalirana dizna MP3000-90:
  • Domet: 6,7–9,1 m
  • Ugao zalivanja: 90°–210°
  • Protok: 2,88–9,37 l/min (u zavisnosti od pritiska i ugla)
  • Namena: Velike travnate površine, sportski tereni, javni prostori i komercijalne zone

Namena i benefiti

• Namena: Eco-Rotator modeli su idealni za navodnjavanje travnjaka, parkova, sportskih terena i svih površina gde je potrebna precizna pokrivenost i ekonomična potrošnja vode.
• Benefiti:
  • Podesivi ugao zalivanja (90°–210°) omogućava savršeno pokrivanje uglova, sektora i nepravilnih površina
  • Niska stopa padavina (10 mm/h) sprečava eroziju i omogućava bolje upijanje vode
  • Višestruki rotirajući mlazovi pružaju otpornost na vetar i ravnomernu distribuciju
  • Veliki filter sa dvostrukom filtracijom produžava vek trajanja i olakšava održavanje
  • Ušteda vode do 30% u poređenju sa klasičnim statičkim diznama

Hunter Eco-Rotator – prikaz svih modela sa MP Rotator diznama

Razlike između modela

• ECO-04-10-90: Najmanji domet, za male travnjake, leje i uske zone
• ECO-04-20-90: Srednji domet, za tipične stambene i javne površine
• ECO-04-30-90: Najveći domet, za velike travnjake, sportske terene i komercijalne prostore

Kako funkcionišu

Rasprskivač se postavlja u zemlju tako da je poklopac u ravni sa površinom. Kada se sistem aktivira, podizač visine 10 cm izranja pod pritiskom vode, a MP Rotator dizna rotira više tankih mlazova pod podešenim uglom. Ugao i domet podešavaju se direktno na dizni, što omogućava preciznu kontrolu pokrivenosti. Svi modeli su kompatibilni sa svim MP Rotator diznama, što omogućava dodatnu fleksibilnost i zamenu dizne prema potrebama terena.

Uputstvo za instalaciju

1. Iskopajte rupu i postavite rasprskivač tako da je poklopac u ravni sa površinom.
2. Povežite rasprskivač na cevni vod koristeći 1/2" priključak.
3. Proverite i očistite filter pre montaže.
4. Podesite ugao zalivanja (90°–210°) okretanjem prstena na dizni – u smeru kazaljke na satu za povećanje ugla, suprotno za smanjenje.
5. Podesite domet zavrtanjem zavrtnja na vrhu dizne (smanjenje do 25%).
6. Aktivirajte sistem i proverite pokrivenost zone.

Levo: podešavanje dometa | Desno: podešavanje ugla zalivanja

Podešavanje ugla zalivanja

• Prilikom instalacije, postavite MP Rotator diznu tako da indikator za levi rub (ravna strana dizne) pokazuje na levu granicu željenog sektora zalivanja.
• U pop-up položaju, okrenite prsten za podešavanje ugla na dizni:
• U smeru kazaljke na satu (desno): povećavate ugao zalivanja
• Suprotno od kazaljke na satu (levo): smanjujete ugao zalivanja
• Podešavanje se može izvršiti ručno ili pomoću Hunter ključa.

Podešavanje dometa

• Dizna je fabrički podešena na maksimalni domet.
• Domet se može smanjiti do 25% zavrtanjem zavrtnja za podešavanje dometa na vrhu dizne:
• Zavrtanje u smeru kazaljke na satu (do 4 puna okreta): smanjuje domet
• Odvrtanje suprotno od kazaljke na satu (do 4 puna okreta): povećava domet
• Za podešavanje koristite Hunter ključ ili mali ravan šrafciger.
• Mehanizam sa kliznom spojnicom sprečava preterano smanjenje dometa i obezbeđuje pouzdanu rotaciju.
• Dizna se ne može potpuno zatvoriti kao kod statičkih prskalica.

Važno: Preporučeni radni pritisak za maksimalno smanjenje dometa je 2,1 bar. Rad pod pritiskom većim od 3,8 bar može skratiti vek trajanja dizne i smanjiti uniformnost zalivanja.
