Eco Logic unutrašnji kontroler za 4 ili 6 zona – za manje površine

Eco Logic je pouzdan i ekonomičan unutrašnji kontroler za navodnjavanje, posebno razvijen za male stambene bašte, dvorišta i manje zelene površine. Ovaj model omogućava jednostavno i precizno upravljanje navodnjavanjem, uz maksimalnu uštedu vode i zaštitu biljnog fonda. Namenjen je korisnicima koji žele lako programiranje i dugoročnu pouzdanost, a istovremeno žele da smanje troškove održavanja sistema za navodnjavanje.

Karakteristike

• Pouzdano i ekonomično rešenje za kontrolu navodnjavanja manjih površina.
• Jednostavno programiranje pomoću tastera.
• QuickCheck™ tehnologija za jednostavnu dijagnostiku ožičenja.
• Dva nezavisna programa sa po četiri startna vremena.
• Planiranje navodnjavanja po kalendaru za 365 dana.
• Sezonsko prilagođavanje od 10% do 150%.
• Kompatibilan sa vremenskim senzorima
• Nevolatilna memorija čuva programe i tokom nestanka struje.
• Ručni ciklus i programabilno kašnjenje zbog kiše (1–7 dana).
• Zaštita od kratkog spoja – preskače neispravne zone bez oštećenja sistema.
• Opcija zaobilaženja kišnog senzora.
• Maksimalno vreme rada po zoni: 4 sata.
• Jednostavno ručno upravljanje.

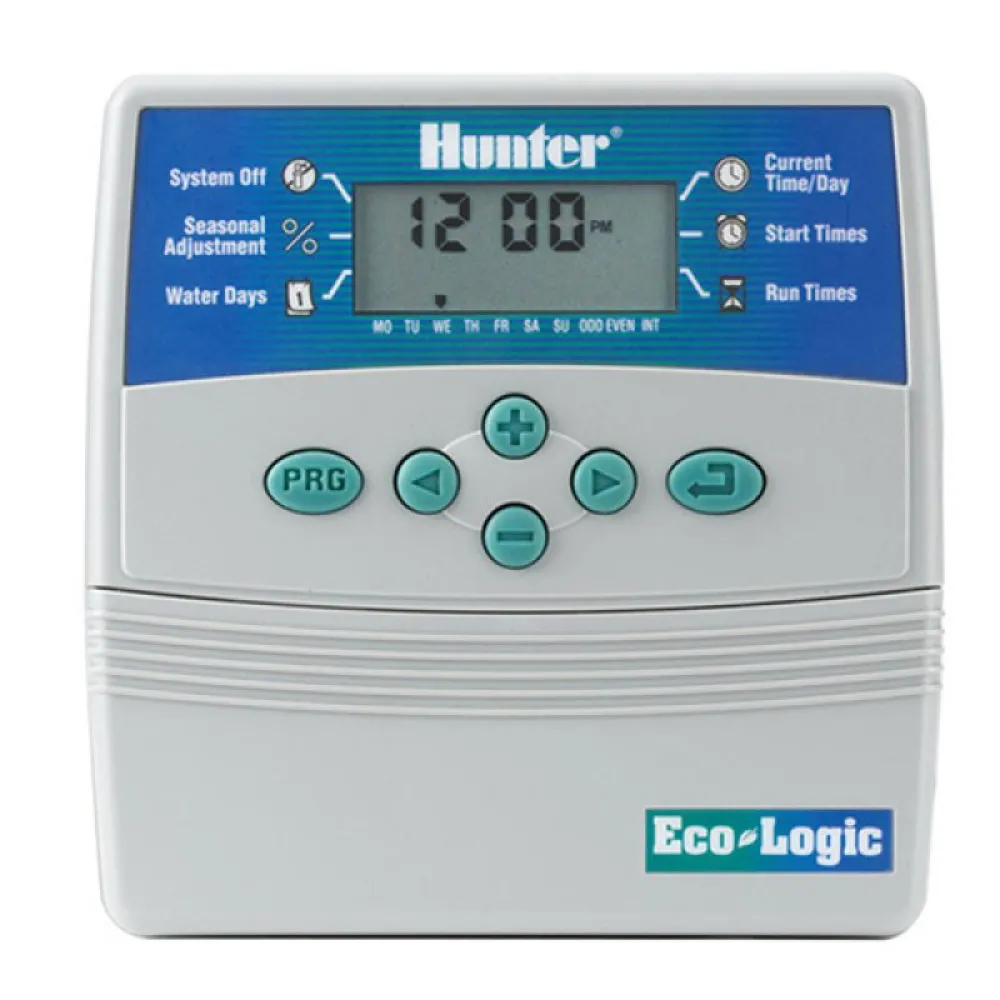

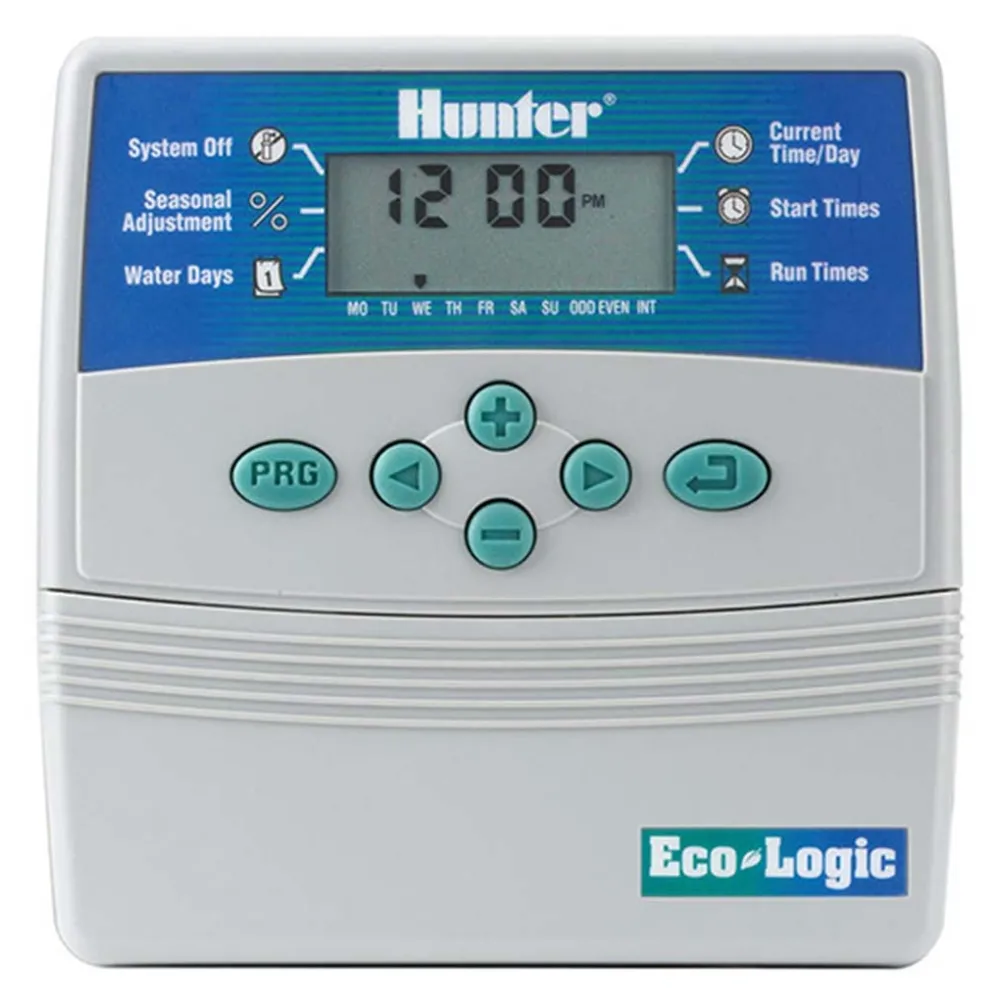

Eco Logic unutrašnji kontroler – izgled uređaja

Tehničke specifikacije

• Broj zona: 4 ili 6 (fiksno)
• Tip: Unutrašnji, plastično kućište
• Dimenzije:
  • Visina: 12,6 cm
  • Širina: 12,6 cm
  • Dubina: 3,2 cm
• Električne karakteristike:
  • Ulaz transformatora: 230 V AC, 50/60 Hz
  • Izlaz transformatora: 24 V AC, 0,625 A
  • Izlaz po zoni: 24 V AC, 0,56 A
  • Izlaz za pumpu/glavni ventil: 24 V AC, 0,28 A
  • Ulaz za senzor: 1
  • Baterija: 9V alkalna (nije uključena) za čuvanje vremena
• Sertifikati: CE, cUL, UL, FCC, RCM, ISED

Hunter Industries potvrđuje da Eco Logic kontroler ispunjava evropske direktive o elektromagnetnoj kompatibilnosti (87/336/EEC) i niskonaponskoj opremi (73/23/EEC).

Programiranje i rad

• Programi: 2 nezavisna programa za navodnjavanje (proširivo na 3 u naprednom režimu)
• Startna vremena: 4 po programu, ukupno do 12 dnevnih startova
• Vreme rada po zoni: Od 1 minuta do 4 sata (u koracima od 1 minut)
• Raspored navodnjavanja:
  • Kalendar za 365 dana
  • Neparni/parni dani
  • Intervalno (od 1 do 31 dan)
• Sezonsko prilagođavanje: Globalno, od 10% do 150%
• Ručni rad: Jedna ili sve zone
• Kašnjenje zbog kiše: Programabilno, od 1 do 7 dana
• Memorija: Nevolatilna, zadržava programe i pri nestanku struje.
• Dijagnostika: QuickCheck™ za otkrivanje grešaka u ožičenju.
• Kompatibilnost sa senzorima: Radi sa Hunter Clik senzorima i drugim vremenskim senzorima sa mikroprekidačem

Eco Logic osnovna instalacija i povezivanje

Jednostavno upravljanje navodnjavanjem za bašte, dvorišta i male zelene površine

Hunter sa ponosom predstavlja jednostavan, ali moćan alat za upravljanje navodnjavanjem koji štedi vodu i štiti pejzaže: Eco-Logic kontroler. Eco-Logic objedinjuje ključne funkcije za upravljanje navodnjavanjem u pristupačnom rešenju. Pored toga, kontroler ima praktičan dizajn za maksimalnu fleksibilnost i kontrolu. Eco-Logic je dostupan u verzijama sa četiri i šest stanica, pri čemu svaka opcija sadrži karakteristike koje pomažu da se maksimalno poveća efikasnost sistema. Kada su u pitanju jednostavnost, pouzdanost i ekonomičnost, ništa ne nadmašuje Hunter Eco-Logic kontroler.

Instalacija

• Montaža na zid, za unutrašnju upotrebu.
• Evropski adapter za 230 V AC.
• Ožičenje za solenoide, senzor i transformator prema uputstvu za instalaciju.
• Baterija od 9V (nije uključena) za čuvanje vremena i programa.

1. Skinite donji pristupni poklopac.
2. Postavite šraf u zid i okačite kontroler pomoću otvora u obliku ključa na poleđini uređaja.
3. Osigurajte kontroler jednim ili više šrafova ispod priključne letve.

Električno povezivanje:

• Jedan provodnik od svakog solenoida povežite na terminal C (zajednički vod).
• Drugi provodnik od svakog solenoida povežite na odgovarajući broj na priključnoj letvi.
• Žice transformatora priključite na terminalnu letvu označenu sa 24 VAC.
• Ako koristite senzor, priključite dve žice senzora na SEN terminale.
• Priključite 9-voltnu alkalnu bateriju (nije uključena) na predviđeni konektor za bateriju.
• Transformator uključite u najbližu utičnicu.
