- Potpuna vodootpornost
- Brza i jednostavna instalacija
- Vizuelna kontrola spoja – osim kod Silikonski spoj za žice THKP
- Univerzalna primena
Napon:
Broj žica:
446,00 RSD
- Opis proizvoda
- Specifikacije
- Dokumenta
Silikonski spojevi za žice – univerzalna zaštita elektroinstalacija za navodnjavanje
Ova grupa silikonskih spojeva za žice obuhvata različite modele namenjene brzoj, sigurnoj i vodootpornoj zaštiti elektrospoja u sistemima navodnjavanja i pejzažne rasvete. Bilo da je reč o spajanju dve ili tri žice, tankih ili debljih provodnika, svaki model je konstruisan tako da omogući maksimalnu pouzdanost i dug vek trajanja elektroinstalacije, čak i u najzahtevnijim uslovima – pod zemljom, u blatu ili na otvorenom.
Svi spojevi koriste visokokvalitetni silikon ili mast koji sprečava prodor vode i oksidaciju, a elastični prstenovi, posebni mehanički prihvati i/ili jedinstveni „U” kontakti garantuju čvrstu i trajnu vezu. Ovi spojevi su preporučeni od strane Hunter Industries za sve spojeve elektromagnetnih ventila, dekodera, senzora i ostalih komponenti automatskih sistema za navodnjavanje.
Šta proizvod uključuje
- Silikonski spoj odgovarajuće varijacije (za dve ili tri žice, odgovarajućeg preseka)
- Unutrašnji mehanički konektor (twist-on, snap-in ili IDC tip, u zavisnosti od modela)
- Prozirno ili poluprovidno kućište ispunjeno silikonom ili mašću
- Uputstvo za instalaciju
Namena i benefiti (za svaki model posebno)
Silikonski spoj za žice THKP
- Namena: Univerzalni vodootporni konektor za brzu zaštitu spoja žica u navodnjavanju i rasveti.
- Benefiti: Pogodan za spajanje različitih tipova žica, omogućava brzu montažu bez alata, elastični prstenovi i dvostruko zaključavanje sprečavaju prodor vode.
- Dodatno: Preporučuje se za vezu između žica ventila, dekodera i senzora. Idealno za podzemnu i nadzemnu ugradnju.
Silikonski spoj za dve žice 0.5–1.5 mm²
- Namena: Precizno spajanje dve žice manjih preseka, najčešće kod senzora, dekodera i elektromagnetnih ventila.
- Benefiti: Brza i sigurna instalacija, vizuelna kontrola spoja, nema potrebe za dodatnim izolovanjem.
- Dodatno: Pogodan za podzemne i spoljne spojeve gde je potrebna maksimalna zaštita.
Silikonski spoj za tri žice 0.5–3.5 mm²
- Namena: Spajanje tri žice većeg preseka, tipično za glavne spojeve u razvodnim kutijama, ventilskim ormarima i na terenu.
- Benefiti: Omogućava pouzdano povezivanje glavne žice („common wire”) i žica solenoida, sprečava oksidaciju i kvarove.
- Dodatno: Pogodan za kombinovanje višežilnih i jednožilnih žica, prema uputstvu.

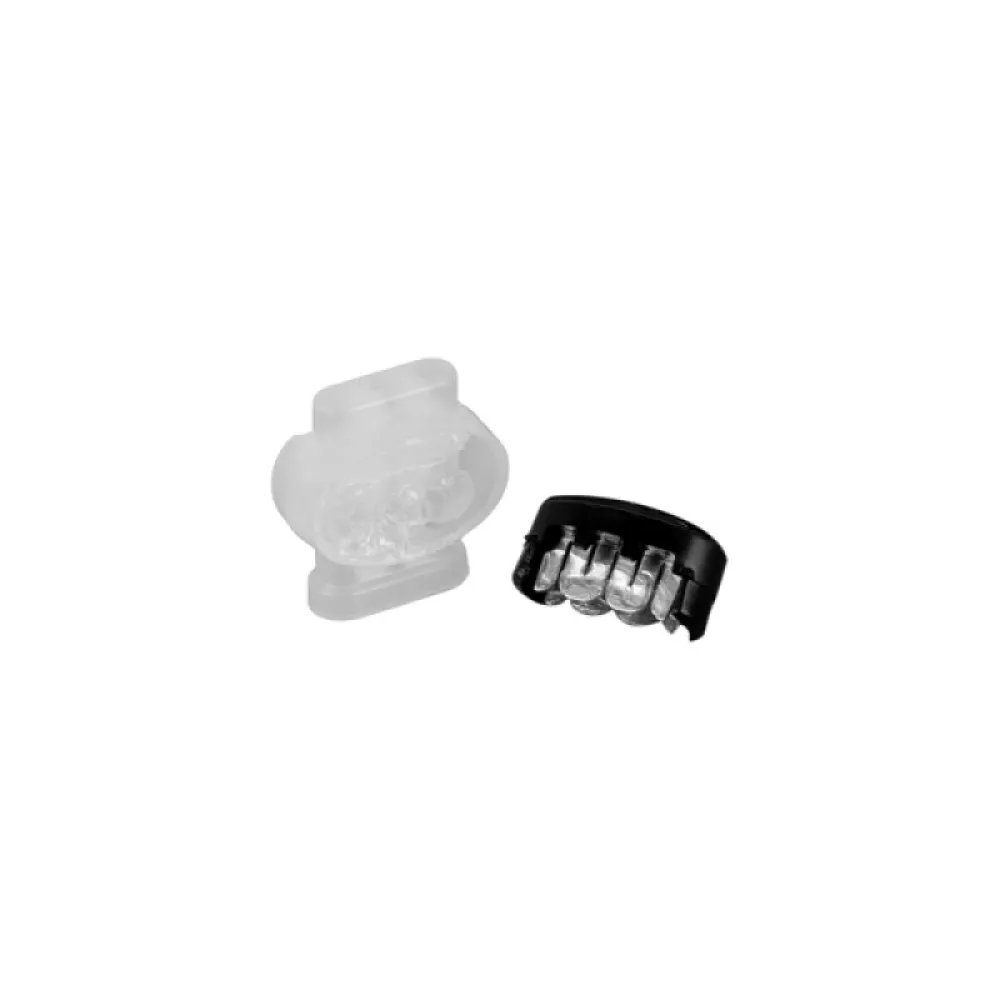

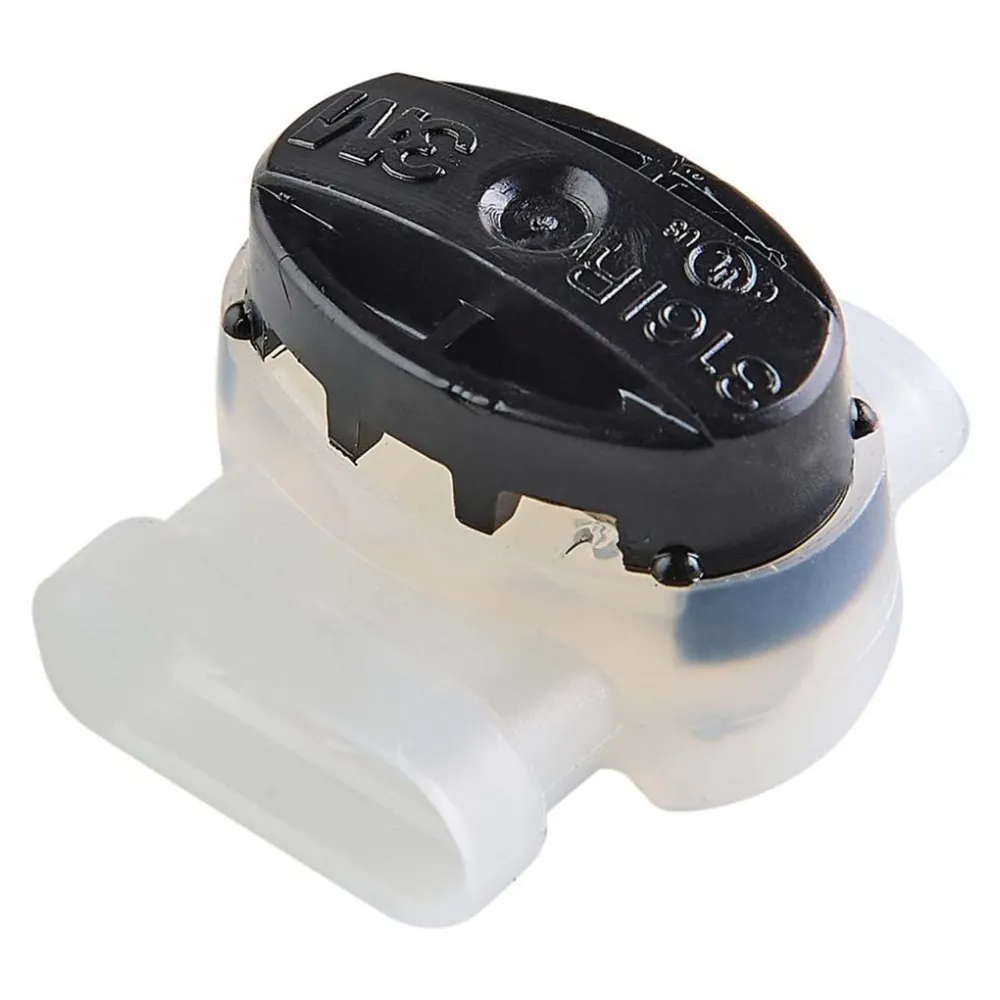

Silikonski spoj za žice 3M
- Namena: Najzahtevniji spojevi u automatskom navodnjavanju, posebno za podzemnu ugradnju i visoku otpornost na vlagu.
- Benefiti: Nije potrebno skidanje izolacije, jedinstveni „U” kontakt za sigurnu vezu, mast protiv korozije.
- Dodatno: Preporučen od strane Hunter Industries za spojeve između kontrolera, ventila i senzora, kao i za sve kritične spojeve izložene vodi.
Kako funkcionišu
Svi modeli koriste silikonski gel ili mast koja potpuno obavija spojene žice i onemogućava prodor vode ili vlage. Nakon što se žice spoje pomoću unutrašnjeg konektora (twist-on, snap-in ili IDC), ubacuju se u kućište ispunjeno silikonom. Kućište se zatvara (klikom ili pritiskom), čime se obezbeđuje hermetičko zatvaranje i potpuna vodootpornost. Vizuelna kontrola kroz prozirno telo omogućava proveru kvaliteta spoja.
Uputstvo za instalaciju
- Isključite napajanje pre rada na instalaciji.
- Pripremite žice prema uputstvu (ogolite krajeve ili, kod IDC modela, nije potrebno skidanje izolacije).
- Spojite žice pomoću unutrašnjeg konektora (twist-on, snap-in ili „U” kontakt).
- Ubacite spoj u silikonom ispunjeno kućište.
- Zatvorite kućište dok ne čujete klik ili dok ne bude potpuno zatvoreno.
- Proverite da li je spoj čvrsto zatvoren i da nema mogućnosti prodora vode.
- Spoj se koristi samo jednom i nije predviđen za ponovno otvaranje.
- THKP i spojevi za dve/tri žice: Pratiti smernice za kombinovanje različitih tipova žica i koristiti odgovarajući otvor u konektoru.
- Silikonski spoj za žice 3M: Kod ovog modela nije potrebno skidanje izolacije; žice se samo postave u „U” kontakt i zatvori se kućište.
Specifikacija proizvoda – Silikonski spoj za žice 3 M
Parametar | Vrednost |
---|---|
Naziv proizvoda | Silikonski spoj za žice 3 M |
Parametar | Silikonski spoj za žice THKP (BVS1):Silikonski spoj za dve žice 0.5-1.5mm (BVS2):Silikonski spoj za tri žice 0.5-3.5mm (LV9000):Silikonski spoj za žice 3M 316IR (Scotchlok) |
Napon | 30 V:30 V:30 V:600 V |
Struja | 10 A:10 A:10 A:Do 10 A |
Temperatura rada | 105°C:105°C:90°C:-40°C do +105°C |
Dimenzije žica | 0,82 mm² (AWG 18), 2-3 žice #18 ili #16:2 žice različitog preseka (npr. 2,5 mm² i 1,5 mm²):0,25–0,82 mm² (AWG 24–18), do 5 žica:0,5–1,5 mm² (AWG 22–16), do 3 žice |
Broj žica | 2-3 žice:2 žice različitog preseka:do 5 žica:do 3 žice |
Dimenzije konektora | 37,1 x 26,4 mm (1.460" x 1.04"):48,85 x 38,68 mm:50,8 x 28,6 mm:27 x 13 x 16 mm |
Materijal | Plastika + silikonski gel:Plastika + silikonski gel:Plastika + silikonski gel:Najlon otporan na plamen, mast protiv korozije |
Vodootpornost | Da:Da:Da:Da (IPX8) |
Tip veze | Snap-LOC bez skidanja izolacije:Twist-on sa stripanjem:V-Channel sa stripanjem:IDC, izolaciono isecanje, bez skidanja izolacije |
Primena | Senzori, rasveta, elektromagnetni ventili:Elektromagnetni ventili, senzori:Razvodne kutije:Navodnjavanje, rasveta, podzemni i vlažni spojevi |
Dodatne karakteristike | Žuta, neprozirna plastika:Prozirno kućište za vizuelnu kontrolu:Prozirno kućište za vizuelnu kontrolu:Otpornost na plamen, bela/crna boja, koristi se bez skidanja izolacije |
